かんたんバックパネル 全部揃った安心のセット価格! かんたんバックパネル 全部揃った安心のセット価格!

かんたんバックパネル
本体+メディアセット

上下チチ加工タイプ有効表示サイズ/W1.3〜2.2m×H0.9〜2.2m

    • 中国出力
      • 参考サイズ
        S (W1,700×H2,100mm)
        ※設置時:W1,880×H2,370×D435mm

        58,300(税込)

      • 参考サイズ
        M (W2,200×H1,900mm)
        ※設置時:W2,380×H2,170×D435mm

        61,600(税込)

      • 参考サイズ
        L (W2,200×H2,200mm)
        ※設置時:W2,380×H2,470×D435mm

        66,000(税込)

      • 送料別途
    • 防炎 中国出力
      • 参考サイズ
        S (W1,700×H2,100mm)
        ※設置時:W1,880×H2,370×D435mm

        63,800(税込)

      • 参考サイズ
        M (W2,200×H1,900mm)
        ※設置時:W2,380×H2,170×D435mm

        67,100(税込)

      • 参考サイズ
        L (W2,200×H2,200mm)
        ※設置時:W2,380×H2,470×D435mm

        71,500(税込)

      • 送料別途
    全部揃った安心のセット価格!
  • かんたんバックパネル 斜め

    斜め

    • かんたんバックパネル 斜め
    • かんたんバックパネル 正面
    • かんたんバックパネル チチ拡大イメージ
    • かんたんバックパネル 脚部拡大イメージ
    • かんたんバックパネル 本体のみ組立イメージ
    • かんたんバックパネル 本体部品一覧
    • かんたんバックパネル ジョイント部分拡大イメージ
    交換用メディアのお見積り 商品紹介はこちら

お見積り!商品をお選びいただき選択するよりお進みください

商品
デザインデータ
制作代行

※完全データでご入稿の場合は選択しないでください。

デザインデータ制作の詳細

入稿データおよびデザインデータ制作代行の素材データにつきましては、
成果品を納品後弊社にて破棄させていただきます。
データの返却・保管はいたしませんので、あらかじめご了承ください。

交換用メディアのお見積り

本体(弊社商品)をお持ちで、メディアのみ、デザインを変更して作製されたい場合のお見積りは、こちらをクリックしてください。

商品概要

※仕様に関しては、予告なく変更する場合がありますので、予めご了承ください。

  • 本体仕様

    材質
    スチール、プラスチック
    サイズ(設置時)
    W1,480〜2,380mm×H1,170〜2,470mm×D435mm
    総重量
    5.2kg
    生産国
    中国
  • 印刷メディア仕様

    材質
    ポリエステル230g/㎡、防炎ポリエステル230g/㎡の2種より選択
    サイズ(有効表示)
    W1,300〜2,200mm×H900〜2,200mm
    加工
    チチ加工

ポリエステル(中国出力)

ポリエステル イメージ

ポリエステル製の中厚手布で、軽くて扱いやすく腰があり、丈夫で耐久性がある生地です。
光沢のある生地で発色が良く、印刷の再現性に優れています。

※防炎ポリエステルは、公益財団法人 日本防炎協会の品質管理基準を満たした「防炎製品」の認定品となります。

設置手順

  • 付属品

    1. ベース×2
    2. 支柱×2
    3. 横フレーム×2
    4. 横フレーム用ボルト×4
    5. 支柱用ボルト×2
    6. 六角レンチ×1

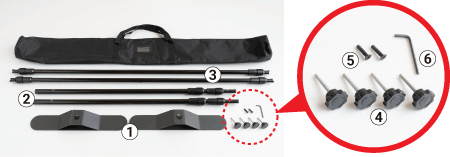

  • 付属品イメージ
    • ベースと支柱の接続

      ベースに②の支柱を六角レンチを使い支柱用ボルトで固定します(2セット)
      支柱の穴がベースに対して直角になるよう取り付けてください。

      • ベース接続イメージ
      • ベース接続完了イメージ
    • 支柱の位置調整

      支柱下部の穴が貫通するよう、支柱1段目を少し伸ばします。(横フレーム取り付け用ボルト穴です。)

      • 支柱調整前イメージ
      • 支柱調整後イメージ(下部穴貫通)
    • メディアと横フレームの取り付け

      メディア幅に合わせて横フレーム2本の長さを調整し、上下のチチに通します。
      (メディア印刷部幅より2〜3cm長め)

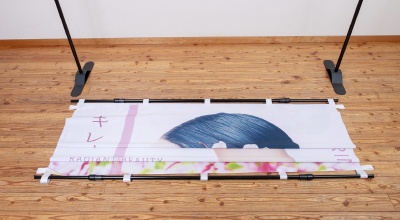

    • 横フレーム 印刷メディアチチ部分差し込みイメージ
    • 左右支柱にメディアのチチを通す

      メディアサイドのチチ(左右両側)をメディア下側から順に支柱に通します。

      • 左右支柱 チチ差し込みイメージ_下部
      • 左右支柱 チチ差し込みイメージ_上部
    • 支柱に横フレームを取り付ける

      支柱上部の穴に横フレーム用ボルトで上部横フレームを固定します。
      同じく下部横フレームも固定します。ボルトはしっかりとねじ込んで下さい。

      • 左右支柱・横フレーム接続イメージ_上部
      • 左右支柱・横フレーム接続イメージ_下部
    • 横フレームの長さ調整

      横フレーム長さを微調整し、横方向にテンションがかかるようにします。

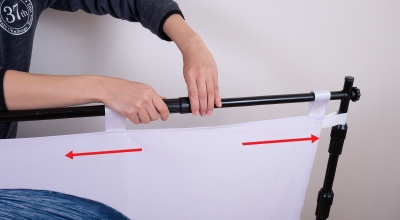

    • 横フレーム調整イメージ
    • 最後に支柱を伸ばして完成

      支柱を伸ばします。必ず2人で平行に上げてください。上下にピンと張るように調整し、完成です。

      ※メディアを張る際、左右方向・上下方向とも引っ張りすぎないようご注意ください。メディア破れ、またフレームの破損につながる場合があります。

      • 左右支柱調整イメージ
      • 完了イメージ

ポールの長さ調整について

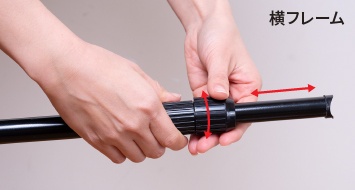

  • 横フレーム長さ調整イメージ
  • 左右支柱長さ調整イメージ
  • 「横フレーム」・「支柱」ともに調整ネジ部分を反時計回りでロック解除し長さ調整後、時計回りでロックします。
