クイックパネルLONGタイプ 本体＋メディアセット
有効表示サイズ／W5.95×H2.23m
-
-
ポリエステル260g
中国出力
-
143,000円（税込）
-
165,000円（税込）
-
-
防炎認定品・ポリエステル260g
防炎 中国出力
-
165,000円（税込）
-
187,000円（税込）
-
-
-
交換用メディアのお見積り 商品紹介はこちら
大人が数人で並んでも余裕があるサイズです
任意のサイズでの制作も承っております。
ご希望の方は、お見積りフォームの備考欄にご記入、またはお問い合わせください。
両面印刷については、両面同デザインが基本となります。
※両面別デザインの場合は、データ調整費として1セットあたり11,000円（税込）が加算されます。
お見積り！商品をお選びいただき選択するよりお進みください
| 商品 |
|---|
| デザインデータ 制作代行 |
※完全データでご入稿の場合は選択しないでください。 |
|
|---|---|---|
|
デザインデータ制作の詳細
入稿データおよびデザインデータ制作代行の素材データにつきましては、 |
||
本体（弊社商品）をお持ちで、メディアのみ、デザインを変更して作製されたい場合のお見積りは、こちらをクリックしてください。
商品概要（クイックパネルLONGタイプ）
※仕様に関しては、予告なく変更する場合がありますので、予めご了承ください。
-
本体仕様
- 材質
- アルミパイプ：Φ32mm ジョイント式／ベース：D450mm スチール製 ×3
- サイズ
-
- 有効表示
- W5950×H2230mm
- 設置時
- W5950×H2265×D450mm（上部角R140mm）
- 収納時
- （W810×H240×D220mm キャリーバッグ）×2
- 総重量
- 16.76kg
- 生産国
- 中国
-
印刷メディア仕様
- 材質
- ポリエステル260g/㎡、防炎ポリエステル260g/㎡の2種より選択
- サイズ
- W5950×H2230mm
ポリエステル（中国出力）
ポリエステル製の中厚手布で、軽くて扱いやすく腰があり、丈夫で耐久性がある生地です。
光沢のある生地で発色が良く、印刷の再現性に優れています。
※防炎ポリエステルは、公益財団法人 日本防炎協会の品質管理基準を満たした「防炎製品」の認定品となります。
設置手順
-
-

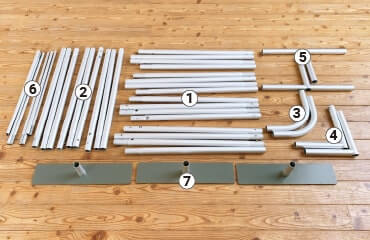

LONGタイプ付属品
- 上下パイプ×4組
- 左右・センターパイプ×3組
- 上部コーナーパイプ×2本
- 下部コーナーパイプ×2本
- 上下センター用T型パイプ×2組
- 細ポール×2組
- ベースプレート×3組
-
-
パイプの接続
ゴムひもでつながっている①②のパイプと細ポールを伸ばし接続します。この時、接続ゴムは引っ張りすぎないで下さい。切断する場合があります。ボタンを押し込みながら差し込みます。
ボタンがパイプ穴より出れば固定完了です。分解する際には、ボタンを押し込みながらパイプを外して下さい。 -
-
-
-
-
コーナーパイプとの接続
前段で接続した上下・左右のパイプ①②を各コーナーパイプに接続します（LONGタイプの場合、センター用T型パイプも接続）。パイプ端に数字または記号のシールが貼ってありますので、それぞれの数字・記号が合うように接続していきます。
-
-
-
-
細ポールの接続
細ポールは、上下パイプ①の中央の穴に差し込みます。これで基本的な骨組みは完成です。
-
-
-
-
印刷メディアを被せる
組み立てた骨組みの上部から下部に向かって袋状になっている印刷メディアを被せていきます。
（これ以降の工程は必ず3名以上で作業してください。） -
-
-
-
ファスナーを閉じる
メディアを下側にテンションをかけ引き伸ばし、ファスナーの一方を金具に差し込みファスナーを閉じます。
印刷メディアがたるまずしっかりと張る形になりますので、ファスナーを閉じる際には強い力で引き伸ばす必要があります。金具への差し込み・ファスナーを閉じる際は、3名以上で作業してください。ケガには十分ご注意ください。
また、細ポールはロックされていないため、抜けやすくなっております。抜けた状態ですとポール端でメディアを傷つける恐れがありますのでご注意ください。 -
-
-
-
ベースプレートを差し込む
最後に左右・センターのベースプレートをメディアと直角になるよう差し込んで起き上がらせれば完成です。
-
-
